De architectura libri decem

Liber IX

___________________________________________________

Liber nonus

Prooemium

1. Nobilibus athletis, qui Olympia, [Pythia,] Isthmia, Nemea vicissent, Graecorum maiores ita magnos honores constituerunt, uti non modo in conventu stantes cum palma et corona ferant laudes, sed etiam, cum revertantur in suas civitates cum victoria, triumphantes quadrigis in moenia et in patrias invehantur e reque publica perpetua vita constitutis vectigalibus fruantur. Cum ergo id animadvertam, admiror, quid ita non scriptoribus eidem honores etiamque maiores sint tributi, qui infinitas utilitates aevo perpetuo omnibus gentibus praestant. Id enim magis erat institui dignum, quod athletae sua corpora exercitationibus efficiunt fortiora, scriptores non solum suos sensus, sed etiam omnium, <cum> libris ad discendum et animos exacuendos praeparant praecepta.

2. Quid enim Milo Crotoniates, quod fuit invictus, prodest hominibus aut ceteri, qui eo genere fuerunt victores, nisi quod, dum vixerunt ipsi, inter suos cives habuerunt nobilitatem. Pythagorae vero praecepta, Democriti, Platonis, Aristotelis ceterorumque sapientium cotidiana perpetuis industriis culta non solum suis civibus, sed etiam omnibus gentibus recentes et floridos edunt fructus. E quibus qui a teneris aetatibus doctrinarum abundantia satiantur, optimos habent sapientiae sensus, instituunt civitatibus humanitatis mores, aequa iura, leges, quibus absentibus nulla potest esse civitas incolumis.

3. Cum ergo tanta munera ab scriptorum prudentia privatim publiceque fuerint hominibus praeparata, non solum arbitror palmas et coronas his tribui oportere, sed etiam decerni triumphos et inter deorum sedes eos dedicandos iudicari.

Eorum autem cogitata utiliter hominibus ad vitam explicandam e pluribus singula paucorum uti exempla ponam, quae recognoscentes necessario his tribui honores oportere homines confitebuntur.

4. Et primum Platonis e multis ratiocinationibus utilissimis unam, quemadmodum ab eo explicata sit, ponam. Locus aut ager paribus lateribus si erit quadratus eumque oportuerit duplicare, quod opus fuerit genere numeri, quod multiplicationibus non invenitur, eo descriptionibus linearum emendatius reperitur. Est autem eius rei haec demonstratio. Quadratus locus, qui erit longus et latus pedes denos, efficit areae pedes C. Si ergo opus fuerit eum duplicare id est pedum CC item e paribus lateribus facere, quaerendum erit, quam magnum latus eius quadrati fiat, ut ex eo CC pedes duplicationibus areae respondeant. Id autem numero nemo potest invenire. Namque si XIIII constituentur, erunt multiplicati pedes CXCVI, si XV, pedes CCXXV.

5. Ergo quoniam id non explicatur numero, in eo quadrato, longo et lato pedes X quod fuerit, linea ab angulo ad angulum diagonios perducatur, uti dividantur duo trigona aequa magnitudine, singula areae pedum quinquagenûm, ad eiusque lineae diagonalis longitudinem locus quadratus paribus lateribus describatur. Ita quam magna duo trigona in minore quadrato quinquagenûm pedum linea diagonio fuerint designata, eadem magnitudine et eodem pedum numero quattuor in maiore erunt effecta. Hac ratione duplicatio grammicis rationibus ab Platone, uti schema subscriptum est in ima pagina, explicata est.

6. Item Pythagoras normam sine artificis fabricationibus inventam ostendit, et quod magno labore fabri normam facientes vix ad verum perducere possunt, id rationibus et methodis emendatum ex eius praeceptis explicatur. Namque si sumantur regulae tres, e quibus una sit pedes III, altera pedes IIII, tertia pedes V, eaeque regulae inter se compositae tangant alia aliam suis cacuminibus extremis schema habentes trigoni, deformabunt normam emendatam. Ad eas autem regularum singularum longitudines si singula quadrata paribus lateribus describantur, quod erit trium latus, areae habebit pedes VIIII, quod IIII, XVI, quod V erit, XXV.

7. Ita quantum areae pedum numerum duo quadrata ex tribus pedibus longitudinis laterum et quattuor efficiunt, aeque tantum numerum reddit id unum ex quinque descriptum. Id Pythagoras cum invenisset, non dubitans a Musis se in ea inventione monitum, maximas gratias agens hostias dicitur his immolavisse. Ea autem ratio, quemadmodum in multis rebus et mensuris est utilis, etiam in aedificiis scalarum aedificationibus, uti temperatas habeant graduum librationes, est expedita.

8. Si enim altitudo contignationis ab summa coaxatione ad imum libramentum divisa fuerit in partes tres, erit earum quinque in scalis scaporum iusta longitudine inclinatio. Quam magnae fuerint inter contignationem et imum libramentum altitudinis partes tres, quattuor a perpendiculo recedant et ibi conlocentur inferiores calces scaporum. Ita si erunt temperatae et graduum ipsarum scalarum erunt conlocationes. Item eius rei erit subscripta forma.

9. Archimedis vero cum multa miranda inventa et varia fuerint, ex omnibus etiam infinita sollertia id, quod exponam, videtur esse expressum. Nimirum Hiero enim Syracusis auctus regia potestate, rebus bene gestis cum auream coronam votivam diis inmortalibus in quodam fano constituisset ponendam, manupretio locavit faciendam et aurum ad sacomam adpendit redemptori. Is ad tempus opus manu factum subtiliter regi adprobavit et ad sacomam pondus coronae visus est praestitisse.

10. Posteaquam indicium est factum dempto auro tantundem argenti in id coronarium opus admixtum esse, indignatus Hiero se contemptum esse neque inveniens, qua ratione id furtum reprehenderet, rogavit Archimeden, uti in se sumeret sibi de eo cogitationem. Tunc is, cum haberet eius rei curam, casu venit in balineum, ibique cum in solium descenderet, animadvertit, quantum corporis sui in eo insideret, tantum aquae extra solium effluere. Idque cum eius rei rationem explicationis ostendisset, non est moratus, sed exsiluit gaudio motus de solio et nudus vadens domum <uni>versis significabat clara voce invenisse, quod quaereret; nam currens identidem graece clamabat ευρηκα ευρηκα!

11. Tum vero ex eo inventionis ingressu duas fecisse dicitur massas aequo pondere, quo etiam fuerat corona, unam ex auro et alteram ex argento. Cum ita fecisset, vas amplum ad summa labra implevit aquae, in quo demisit argenteam massam. Cuius quanta magnitudo in vasum depressa est, tantum aquae effluxit. Ita exempta massa quanto minus factum fuerat, refudit sextario mensus, ut eodem modo, quo prius fuerat, ad labra aequaretur. Ita ex eo invenit, quantum [ad] certum pondus argenti ad certam aquae mensuram responderet.

12. Cum id expertus esset, tum auream massam similiter pleno vaso demisit et ea exempta, eadem ratione mensura addita invenit ex aquae numero sextantum minore, quanto minus magno corpore eodem pondere auri massa esset quam argenti. Postea vero repleto vaso in eadem aqua ipsa corona demissa invenit plus aquae defluxisse in corona quam in aurea eodem pondere massa, et ita ex eo, quod fuerat plus aquae in corona quam in massa, ratiocinatus reprehendit argenti in auro mixtionem et manifestum furtum redemptoris.

13. Transferatur mens ad Archytae Tarentini et Eratosthenis Cyrenaei cogitata; hi enim multa et grata a mathematicis rebus hominibus invenerunt. Itaque cum in ceteris inventionibus fuerint grati, in eius rei cogitationibus maxime sunt suspecti. Alius enim alia ratione explicaverunt, quod Delo imperaverat responsis Apollo, uti arae eius, quantum haberent pedum quadratorum, id duplicarentur, et ita fore uti, qui essent in ea insula, tunc religione liberarentur.

14. Itaque Archytas cylindrorum descriptionibus, Eratosthenes organica mesolabi ratione idem explicaverunt. Cum haec sint tam magnis doctrinarum iucunditatibus animadversa et cogamur naturaliter inventionibus singularum rerum considerantes effectus moveri, multas res attendens admiror etiam Democriti de rerum natura volumina et eius commentarium, quod inscribitur χειροκμητων, +in quo etiam utebatur anulo signaretur amolcie est expertus+.

15. Ergo eorum virorum cogitata non solum ad mores corrigendos, sed etiam ad omnium utilitatem perpetuo sunt praeparata, athletarum autem nobilitates brevi spatio cum suis corporibus senescunt. Itaque neque cum maxime sunt florentes neque posteritati hi, quemadmodum sapientium cogitata hominum vitae, prodesse possunt.

16. Cum vero neque moribus neque institutis scriptorum praestantibus tribuantur honores, ipsae [autem] per se mentes aeris altiora prospicientes memoriarum gradibus ad caelum elatae aevo inmortali non modo sententias sed etiam figuras eorum posteris cogunt esse notas. Itaque, qui litterarum iucunditatibus instinctas habent mentes, non possunt non in suis pectoribus dedicatum habere, sicuti deorum, sic Ennii poetae simulacrum; Accii autem carminibus qui studiose delectantur, non modo verborum virtutes sed etiam figuram eius videntur secum habere praesentem [esse].

17. Item plures post nostram memoriam nascentes cum Lucretio videbuntur velut coram de rerum natura disputare, de arte vero rhetorica cum Cicerone, multi posterorum cum Varrone conferent sermonem de lingua latina, non minus etiam plures philologi cum Graecorum sapientibus multa deliberantes secretos cum his videbuntur habere sermones, et ad summam sapientium scriptorum sententiae corporibus absentibus vetustate florentes cum insunt inter consilia et disputationes, maiores habent, quam praesentium sunt, auctoritates omnes.

18. Itaque, Caesar, his auctoribus fretus sensibus eorum adhibitis et consiliis ea volumina conscripsi, et prioribus septem de aedificiis, octavo de aquis, in hoc de gnomonicis rationibus, quemadmodum de radiis solis in mundo sunt per umbras gnomonis inventae quibusque rationibus dilatentur aut contrahantur, explicabo.

Capitulum I

1. Ea autem sunt divina mente comparata habentque admirationem magnam considerantibus, quod umbra gnomonis aequinoctialis alia magnitudine est Athenis, alia Alexandriae, alia Romae, non eadem Placentiae ceterisque orbis terrarum locis. Itaque longe aliter distant descriptiones horologiorum locorum mutationibus. Umbrarum enim aequinoctialium magnitudinibus designantur analemmatorum formae, e quibus perficiuntur ad rationem locorum et umbrae gnomonum horarum descriptiones. αναλημμα est ratio conquisita solis cursu et umbrae crescentis ad brumam observatione inventa, e qua per rationes architectonicas circinique descriptiones est inventus effectus in mundo.

2. Mundus autem est omnium naturae rerum conceptio summa caelumque sideribus et stellarum cursibus conformatum. Id volvitur continenter circum terram atque mare per axis cardines extremos. Namque in his locis naturalis potestas ita architectata est conlocavitque cardines tamquam centra, unum a terra inmani <spatio> in summo mundo ac post ipsas stellas septentrionum, alterum trans contra sub terra in meridianis partibus, ibique circum eos cardines orbiculos circum centra uti in torno perfecit, qui graece πολοι nominantur, per quos pervolitat sempiterno caelum. Ita media terra cum mari centri loco naturaliter est conlocata.

3. His natura dispositis ita, uti septentrionali parte a terra excelsius habeat altitudinem centrum, in meridiana autem parte in inferioribus locis subiectum a terra obscuretur, tunc etiam per medium transversa et inclinata in meridiem [circuli de] lata zona XII signis est conformata. Eorum species stellis dispositis XII partibus peraequatis exprimit depictam ab natura figurationem. Itaque lucentia cum mundo reliquisque sideribus ornatu circum terram mareque pervolantia cursus perficiunt ad caeli rotunditatem.

4. Omnia autem visitata et invisitata temporum necessitate sunt constituta. Ex quis sex signa numero supra terram cum caelo pervagantur, cetera sub terram subeuntia ab eius umbra obscurantur. Sex autem ex his semper supra terram nituntur. Quanta pars enim novissimi signi depressione coacta versatione subiens sub terram occultatur, tantundem eius contraria e conversationis necessitate suppressa rotatione circumacta trans locis patentibus ex obscuris egreditur ad lucem; namque vis una et necessitas utrimque simul orientem et occidentem perficit.

5. Ea autem signa cum sint numero XII partesque duodecumas singula possideant mundi versenturque ab oriente ad occidentem continenter, tunc per ea signa contrario cursu luna, stella Mercurii, Veneris, ipse sol itemque Martis et Iovis et Saturni ut per graduum ascensionem percurrentes alius alia circumitionis magnitudine ab occidente ad orientem in mundo pervagantur. Luna die octavo et vicesimo et amplius circiter hora caeli circumitionem percurrens, ex quo signo coeperit ire, ad id signum revertendo perficit lunarem mensem.

6. Sol autem signi spatium, quod est duodecuma pars mundi, mense vertente vadens transit; ita XII mensibus XII signorum intervalla pervagando cum redit ad id signum, unde coeperit, perficit spatium vertentis anni. Ex eo, quem circulum luna terdecies in XII mensibus percurrit, eum sol eisdem mensibus semel permetitur. Mercurii autem et Veneris stellae circa solis radios uti per centrum eum itineribus coronantes regressus retrorsus et retardationes faciunt, etiam stationibus propter eam circinationem morantur in spatiis signorum.

7. Id autem ita esse maxime cognoscitur ex Veneris stella, quod ea, cum solem sequatur, post occasum eius apparens in caelo clarissimeque lucens vesperugo vocitatur, aliis autem temporibus eum antecurrens et oriens ante lucem lucifer appellatur. Ex eoque nonnumquam plures dies in <uno> signo commorantur, alias celerius ingrediuntur in alterum signum. Itaque quod non aeque peragunt numerum dierum in singulis signis, quantum sunt moratae prius, transiliendo celerioribus itineribus perficiunt iustum cursum. Ita efficitur, uti, quod demorentur in nonnullis signis, nihilominus, cum eripiant se ab necessitate morae, celeriter consequantur iustam circumitionem.

8. Iter autem in mundo Mercurii stella ita pervolitat, uti trecentesimo et sexagensimo die per signorum spatia currens perveniat ad id signum, ex quo priore circumlatione coepit facere cursum, et ita peraequatur eius iter, ut circiter tricenos dies in singulis signis habeat numeri rationem.

9. Veneris autem, cum est liberata ab inpeditione radiorum solis, XXX diebus percurrit signi spatium. Quod minus quadragenos dies in singulis signis patitur, cum stationem fecerit, restituit eam summam numeri in uno signo morata. Ergo totam circinationem in caelo quadringentesimo et octogensimo et quinto die permensa iterum in id <init> signum, ex quo signo prius iter facere coepit.

10. Martis vero circiter sexcentesimo octogensimo tertio siderum spatia pervagando pervenit eo, ex quo initium faciendo cursum fecerat ante, et in quibus signis celerius percurrit, cum stationem fecit, explet dierum numeri rationem. Iovis autem placidioribus gradibus scandens contra mundi versationem, circiter CCCLX diebus [in] singula signa permetitur, et consistit post annum XI et dies CCCXIII et redit in id signum, in quo ante XII annos fuerat. Saturni vero, mensibus undetriginta et amplius paucis diebus pervadens per signi spatium, anno nono et vicensimo et circiter diebus CLX, in quo ante tricensimo fuerat anno, in id restituitur, ex eoque, quo minus ab extremo distat mundo, tanto maiorem circinationem rotae percurrendo tardior videtur esse.

11. Ei autem, qui supra solis iter circinationes peragunt, maxime cum in trigono fuerint, quod is inierit, tum non progrediuntur, sed regressus facientes morantur, donique cum idem sol de eo trigono in aliud signum transitionem fecerit. Id autem nonnullis sic fieri placet, quod aiunt solem, cum longius absit abstantia quadam, non lucidis itineribus errantia per ea sidera obscuritatis morationibus inpedire. Nobis vero id non videtur. Solis enim splendor perspicibilis et patens sine ullis obscurationibus est per omnem mundum, ut etiam nobis appareant, cum faciant eae stellae regressus et morationes. Ergo si tantis intervallis nostra species potest id animadvertere, quid ita divinitatibus splendoribusque astrorum iudicamus obscuritates obici posse?

12. Ergo potius ea ratio nobis constabit, quod, fervor quemadmodum omnes res evocat et ad se ducit, ut etiam fructus e terra surgentes in altitudinem per calorem videmus, non minus aquae vapores a fontibus ad nubes per arcus excitari, eadem ratione solis impetus vehemens radiis trigoni forma porrectis insequentes stellas ad se perducit et ante currentes veluti refrenando retinendoque non patitur progredi, sed ad se regredi in alterius trigoni signum [esse].

13. Fortasse desiderabitur, quid ita sol quinto a se signo potius quam secundo aut tertio, quae sunt propiora, facit in his fervoribus retentiones. Ergo, quemadmodum id fieri videatur, exponam. Eius radii in mundo uti trigoni paribus lateribus formae lineationibus extenduntur. Id autem nec plus nec minus est ad quintum ab eo signo. Igitur si radii per omnem mundum fusi circinationibus vagarentur neque extentionibus porrecti ad trigoni formam linearentur, propiora flagrarent. Id autem etiam Euripides, Graecorum poeta, animadvertisse videtur. Ait enim, quae longius a sole essent, haec vehementius ardere, propiora vero eum temperata habere. Itaque scribit in fabula Phaethonte sic: καιει τα πορρω, ταγγυθεν δ' ευκρατ' εχει.

14. Si ergo res et ratio et testimonium poetae veteris id ostendit, non puto aliter oportere iudicari, nisi quemadmodum de ea re supra scriptum habemus.

Iovis autem inter Martis et Saturni circinationem currens maiorem quam Mars, minorem quam Saturnus pervolat cursum. Item reliquae stellae, quo maiore absunt spatio ab extremo caelo proxumamque habent terrae circinationem, celerius <pervagari> videntur, quod quaecumque earum minorem circinationem peragens saepius subiens praeterit superiorem.

15. Quemadmodum, si in rota, qua figuli utuntur, inpositae fuerint septem formicae canalesque totidem in rota facti sint circum centrum imo adcrescentes ad extremum, in quibus hae cogantur circinationem facere, verseturque rota in alteram partem, necesse erit eas contra rotae versationem nihilominus adversus itinera perficere, et quae proximum centrum habuerit, celerius pervagari, quaeque extremum orbem rotae peragat, etiamsi aeque celeriter ambulet, propter magnitudinem circinationis multo tardius perficere cursum: similiter astra nitentia contra mundi cursum suis itineribus perficiunt circumitum, sed caeli versatione redundationibus referuntur cotidiana temporis circumlatione.

16. Esse autem alias stellas temperatas, alias ferventes, etiamque frigidas haec esse causa videtur, quod omnis ignis in superiora loca habet scandentem flammam. Ergo sol aethera, qui est supra se, radiis exurens efficit candentem, in quibus locis habet cursum Martis stella; itaque fervens ab ardore solis efficitur. Saturni autem, quod est proxima extremo mundo, tangit congelatas caeli regiones; vehementer est frigida. Ex eo Iovis, cum inter utriusque circumitiones habeat cursum, a refrigeratione caloreque earum medio convenientes temperatissimosque habere videtur effectus.

De zona XII signorum et septem astrorum contrario opere ac cursu, quibus rationibus et numeris transeunt e signis in signa, et circumitum eorum, uti a praeceptoribus accepi, exposui; nunc de crescenti lumine lunae deminutioneque, uti traditum est nobis a maioribus, dicam.

Capitulum II

1. Berosus, qui ab Chaldaeorum civitate sive natione progressus in Asia etiam disciplinam Chaldaicam patefecit, ita est professus: pilam esse ex dimidia parte candentem, reliqua habere caeruleo colore. Cum autem cursum itineris sui peragens subierit sub orbem solis, tunc eam radiis et impetu caloris corripi convertique candentem propter eius proprietatem luminis ad lumen. Cum autem ea vocata ab solis orbi superiora spectent, tunc inferiorem partem eius, quod candens non sit, propter aeris similitudinem obscuram videri. Cum ad perpendiculum ea sit ad eius radios, totum lumen ad superiorem speciem retineri, et tunc eam vocari primam.

2. Cum praeteriens vadat ad orientis caeli partes, relaxari ab impetu solis extremamque eius partem candentiae oppido quam tenui linea ad terram mittere splendorem, et ita ex eo eam secundam vocari. Cotidiana autem versationis remissione tertiam, quartam in dies numerari. Septimo die, <cum> sol sit ad occidentem, luna autem [inter orientem et occidentem] medias caeli teneat regiones, quod dimidia parte caeli spatio distet a sole, item dimidiam candentiae conversam habere ad terram. Inter solem vero et lunam cum distet totum mundi spatium et lunae orienti sol trans contra sit ad occidentem, eam, quo longius absit, a radiis remissam XIIII die plena rota totius orbis mittere splendorem, reliquosque dies decrescentia cotidiana ad perfectionem lunaris mensis versationibus et cursu a sole revocationibus subire sub rotam radiosque eius, et ita menstruas dierum efficere rationes.

3. Uti autem Aristarchus Samius mathematicus vigore magno rationes varietatis disciplinis de eadem <re> reliquit, exponam. Non enim latet lunam <non> suum propriumque habere lumen, sed esse uti speculum et ab solis impetu recipere splendorem. Namque luna de septem astris circulum proximum terrae in cursibus minimum pervagatur. Ita quot mensibus sub rotam solis radiosque uno die, antequam praeterit, latens obscuratur. Cum est cum sole, nova vocatur. Postero autem die, quo numeratur secunda, praeteriens ab sole visitationem facit tenuem extremae rotundationis. Cum triduum recessit ab sole, crescit et plus inluminatur. Cotidie vero discedens cum pervenit ad diem septimum, distans a sole occidente circiter medias caeli regiones, dimidia lucet, et eius quae ad solem pars spectat, ea est inluminata.

4. Quarto autem decumo die, cum in diametro spatio totius mundi absit ab sole, perficitur plena et oritur, cum sol sit ad occidentem, ideo quod totum spatium mundi distans consistit contra et impetu solis totius orbis in se recipit splendorem. Septumo decumo die cum sol oriatur, ea pressa est ad occidentem. Vicensimo et altero die cum sol est exortus, luna tenet circiter caeli medias regiones, et id quod spectat ad solem, id habet lucidum reliquis obscura. Item cotidie cursum faciendo circiter octavo et vicensimo die subit sub radios solis, et ita menstruas perficit rationes.

Nunc, ut in singulis mensibus sol signa pervadens auget et minuit dierum et horarum spatia, dicam.

Capitulum III

1. Namque cum arietis signum iniit et partem octavam pervagatur, perficit aequinoctium vernum. Cum progreditur ad caudam tauri sidusque vergiliarum, e quibus eminet dimidia pars prior tauri, in maius spatium mundi quam dimidium procurrit procedens ad septentrionalem partem. E tauro cum ingreditur in geminos exorientibus vergiliis, magis crescit supra terram et auget spatia dierum. Deinde <e> geminis cum iniit ad cancrum, qui brevissimum tenet caeli spatium, cum pervenit in partem octavam, perficit solstitiale tempus, et peragens pervenit ad caput et pectus leonis, quod eae partes cancro sunt attributae.

2. E pectore autem leonis et finibus cancri solis exitus percurrens reliquas partes leonis inminuit diei magnitudinem et circinationis reditque in geminorum aequalem cursum. Tunc vero a leone transiens in virginem progrediensque ad sinum vestis eius contrahit circinationem et aequat ad eam, quam taurus habet, cursus rationem. E virgine autem progrediens per sinum, qui sinus librae partes habet primas, in librae parte VIII perficit aequinoctium autumnale; qui cursus aequat eam circinationem, quae fuerat in arietis signo.

3. Scorpionem autem cum sol ingressus fuerit occidentibus vergiliis, minuit progrediens meridianas partes longitudines dierum. E scorpione cum percurrendo init in sagittarium ad femina eius, contractiorem diurnum pervolat cursum. Cum autem incipit a feminibus sagittarii, quae pars est attributa capricorno, ad partem octavam, brevissimum caeli percurrit spatium. Ex eo a brevitate diurna bruma ac dies brumales appellantur. E capricorno autem transiens in aquarium adauget et aequat sagittarii longitudine diei spatium. Ab aquario cum ingressus est in pisces favonio flante, scorpionis comparat aequalem cursum. Ita sol ea signa circum pervagando certis temporibus auget aut minuit dierum et horarum spatia.

Nunc de ceteris sideribus, quae sunt dextra ac sinistra zonam signorum meridiana septentrionalique parte mundi stellis disposita figurataque, dicam.

Capitulum IV

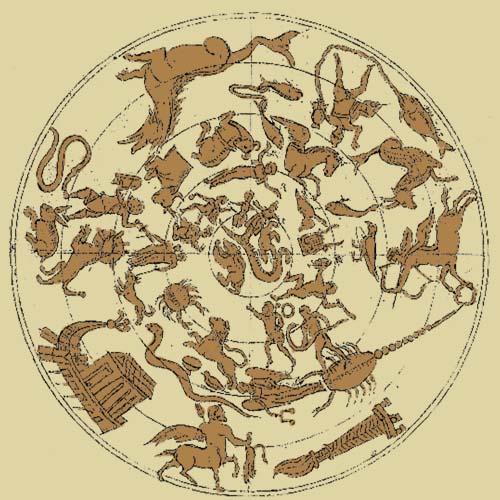

1. Namque septentrio, quem Graeci nominant αρκτον sive ελικην, habet post se conlocatum custodem. Ab eo non longe conformata est virgo, cuius supra umerum dextrum lucidissima stella nititur, quam nostri provindemiatorem, Graeci προτρυγητην vocant; candens autem magis spica eius est colorata. Item alia contra est stella media genuorum custodis arcti: qui arcturus dicitur est ibi dedicatus.

2. E regione capitis septentrionis transversus ad pedes geminorum auriga stat in summo cornu tauri - ita quae in summo cornu laevo est, aurigae pedis una tenet partem stella - et adplicantur aurigae manui haedi, capra laevo umero. Tauri quidem et arietis insuper Perseus - dexterioribus subter currentis basem vergiliis, at sinisterioribus caput arietis - et manu dextra innitens Cassiopiae simulacro, laeva supra tauri tenet gorgoneum, ad summum caput subiciens Andromedae pedibus.

3. Item pisces supra Andromedam et eius ventris ex equi, quae sunt supra spinam equi; cuius ventris lucidissima stella finit ventrem equi et caput Andromedae. Manus Andromedae dextra supra Cassiopiae simulacrum est constituta, laeva aquilonalem piscem. Item aquarii supra equi capitis est. Equi ungulae attingunt aquarii <e regione volucrem. Inter Cepheum et Andromedae> genua Cassiopia media est dedicata. Capricorni supra in altitudinem aquila et delphinus. Secundum eos est sagitta. Ab ea autem volucris, cuius pinna dextra Cephei manum attingit et sceptrum, laeva supra Cassiopiae innititur. Sub avis cauda pedes equi sunt subiecti.

4. Inde sagittarii, scorpionis, librae insuper serpens summo rostro coronam tangit. Eum medium ophiuchos in manibus tenet serpentem, laevo pede calcans mediam frontem scorpionis. A parte ophiuchi capitis non longe positum est caput eius, qui dicitur nisus in genibus. Eorum autem faciliores sunt capitum vertices ad cognoscendum, quod non obscuris stellis sunt conformati.

5. Pes ingeniculati adit fulcitve capitis tempus serpentis, cuius per vipereos flexus minor arctorum, qui septentriones dicuntur, inplicatur. Delphinum contra volucris rostro est proposita lyra. Inter umeros custodis et geniculati corona est ordinata. In septentrionali vero circulo duae positae sunt arctoe scapularum <e regione> dorsis inter se compositae et pectoribus aversae. E quibus minor κυνοσουρα, maior ελικη a Graecis appellatur. Earumque capita inter se dispicientia sunt constituta. Caudae capitibus earum adversae contra dispositae figurantur; utrarumque enim superando eminent in summo.

6. Per caudas earum esse dicitur item serpens est porrecta, e qua stella quae dicitur polus elucet contra caput maioris septentrionis; namque qua est proxume draconem, circum caput eius involvitur. Una vero circum cynosurae caput iniecta est flexu porrectaque proxime eius pedes. Haec autem intorta replicataque se attollens reflectitur a capite minoris ad maiorem, circa rostrum et capitis tempus dextrum. Item supra caudam minoris pedes sunt Cephei, ibique ad summum cacumen facientes stellae sunt trigonum paribus lateribus. Insuper arietis signum septentrionis autem minoris et Cassiopiae simulacri complures sunt stellae confusae.

Quae sunt ad dextram orientis inter zonam signorum et septentrionum sidera in caelo disposita, dixi [esse]; nunc explicabo, quae ad sinistram orientis meridianisque partibus ab natura sunt distributa.

Capitulum V

1. Primum sub capricorno subiectus piscis austrinus caudam prospiciens ceti. Ab eo ad sagittarium locus est inanis. Turibulum sub scorpionis aculeo. Centauri priores partes proximae sunt librae et scorpioni. Tenet in manibus simulacrum, id quod bestiam astrorum periti nominaverunt. Virginem et leonem et cancrum anguis porrigens agmen stellarum intortus succingit, regione cancri erigens rostrum, ad leonem medioque corpore sustinens craterem ad manumque virginis caudam subiciens. In qua inest corvus; quae sunt autem supra scapulas, peraeque sunt lucentia.

2. Ad anguis inferius ventris sub caudam subiectus est centaurus. Iuxta cratera et leonem navis est, quae nominatur Argo, cuius prora obscuratur, sed malus et quae sunt circa gubernacula eminentia videntur, ipsaque navicula et puppis per summam caudam cani iungitur. Geminos autem minusculus canis sequitur contra anguis caput. Maior item sequitur minorem. Orion vero transversus est subiectus, pressus ungula tauri, manu laeva tenens clavam [alteram] ad geminos tollens.

3. Apud eius vero basim canis parvo intervallo insequens leporem. Arieti et piscibus cetus est subiectus, a cuius crista ordinate utrisque piscibus disposita est tenuis fusio stellarum, quae graece vocitantur αρπεδοναι. Magnoque intervallo introrsus pressus nodus serentium attingit summam ceti cristam [esse fuit]. Per speciem stellarum flumen profluit, initium fontis capiens a laevo pede Orionis. Quae vero ab aquario fundi memoratur aqua, profluit inter piscis austrini caput et caudam ceti.

4. Quae figurata conformataque sunt siderum in mundo simulacra, natura divinaque mente designata, ut Democrito physico placuit, exposui, sed tantum ea, quorum ortus et occasus possumus animadvertere et oculis contueri. Namque uti septentriones circum axis cardinem versantes non occidunt neque sub terram subeunt, sic circa meridianum cardinem, qui est propter inclinationem mundi subiectus terrae, sidera versabunda latentiaque non habent egressus orientis supra terram. Itaque eorum figurationes propter obstantiam terrae non sunt notae. Huius autem rei index est stella Canopi, quae his regionibus est ignota, renuntiant autem negotiatores, qui ad extremas Aegypti regiones proximasque ultimis finibus terrae terminationes fuerunt.

Capitulum VI

1. De mundi circa terram pervolitantia duodecimque signorum ex septentrionali meridianaque parte siderum dispositione, ut sit perspecta, docui. Namque ex ea mundi versatione et contrario solis per signa cursu gnomonumque aequinoctialibus umbris analemmatorum inveniuntur descriptiones.

2. Cetera ex astrologia, quos effectus habeant signa XII, stellae V, sol, luna ad humanae vitae rationem, Chaldaeorum ratiocinationibus est concedendum, quod propria est eorum genethlialogiae ratio, uti possint ante facta et futura ex ratiocinationibus astrorum explicare. Eorum autem inventiones reliquerunt inque sollertia acuminibusque fuerunt magnis, qui ab ipsa natione Chaldaeorum profluxerunt. Primusque Berosus in insula et civitate Coo consedit ibique aperuit disciplinam, post ei studens Antipater iterumque Athenodorus, qui etiam non e nascentia sed ex conceptione genethlialogiae rationes explicatas reliquit.

3. De naturalibus autem rebus Thales Milesius, Anaxagoras Clazomenius, Pythagoras Samius, Xenophanes Colophonius, Democritus Abderites rationes, + quibus e rebus natura rerum gubernaretur quemadmodum quaeque effectus habeat, excogitatas reliquerunt. Quorum inventa secuti siderum + et occasus tempestatum significatus <observantes> Eudoxus, Euctemon, Callippus, Meto, Philippus, Hipparchus, Aratus ceterique ex astrologia parapegmatorum disciplinis invenerunt et eas posteris explicatas reliquerunt. Quorum scientiae sunt hominibus suspiciendae, quod tanta cura fuerunt, ut etiam videantur divina mente tempestatium significatus post futuros ante pronuntiare. Quas ob res haec eorum curis studiisque sunt concedenda.

Capitulum VII

1. Nobis autem ab his separandae sunt rationes et explicandae menstruae dierum brevitates itemque dilatationes. Namque sol aequinoctiali tempore ariete libraque versando, quas e gnomone partes habet novem, eas umbrae facit VIII in declinatione caeli, quae est Romae. Itemque Athenis quam magnae sunt gnomonis partes quattuor, umbrae sunt tres, ad VII Rhodo V, ad XI Tarenti IX, ad quinque <Alexandriae> tres, ceterisque omnibus locis aliae alio modo umbrae gnomonum aequinoctiales a natura rerum inveniuntur disparatae.

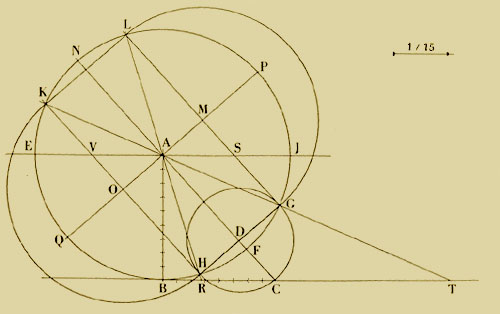

2. Itaque in quibuscumque locis horologia erunt describenda, eo loci sumenda est aequinoctialis umbra, et si erunt quemadmodum Romae gnomonis partes novem, umbrae octo, linea describatur in planitia et e media προς ορθας erigatur, ut sit ad normam quae dicitur gnomon. Et a linea, quae erit planities, in linea gnomonis circino novem spatia dimetiantur; et quo loco nonae partis signum fuerit, centrum constituatur, ubi erit littera A et diducto circino ab eo centro ad lineam planitiae, ubi erit littera B, circinatio circuli describatur, quae dicitur meridiana.

3. Deinde ex novem partibus, quae sunt a planitia ad gnomonis centrum, VIII sumantur et signentur in linea, quae est in planitia, ubi erit littera C. Haec autem erit gnomonis aequinoctialis umbra. Et ab eo signo et littera C per centrum, ubi est littera A, linea perducatur, ubi erit solis aequinoctialis radius. Tunc a centro diducto circino ad lineam planitiae aequilatatio signetur, ubi erit littera E sinisteriore parte et J dexteriore in extremis lineis circinationis. Et per centrum perducendum, ut aequa duo hemicyclia sint divisa. Haec autem linea a mathematicis dicitur horizon.

4. Deinde circinationis totius sumenda pars est XV; et circini centrum conlocandum in linea circinationis, quo loci secat eam lineam aequinoctialis radius, ubi erit littera F; et signandum dextra sinistra, ubi sunt litterae G, H. Deinde ab his <et per centrum> lineae usque ad lineam planitiae perducendae sunt, ubi erunt litterae T, R. Ita erit solis radius unus hibernus, alter aestivus. Contra autem <E> littera J erit, qua secat circinationem linea, quae est traiecta per centrum; et contra G et H erunt litterae L et K, et contra C et F et A erit littera N.

5. Tunc perducendae sunt διαμετρω ab G ad L et ab H <ad K>. Quae erit superior, partis erit aestivae, inferior hibernae. Eaeque διαμετρω sunt aeque mediae dividendae, ubi erunt litterae O et M, ibique centra signanda. Et per ea signa et centrum A lineae ad extrema lineae circinationis sunt perducendae, ubi erunt litterae P et Q. Haec erit linea προς ορθας radio aequinoctiali. Vocabitur autem haec linea mathematicis rationibus αξων. Et ab eisdem centris diducto circino ad extremas diametros describantur hemicyclia, quorum unum erit aestivum, alterum hibernum.

6. Deinde in quibus locis secant lineae paralleloe lineam eam quae dicitur horizon, in dexteriore parte erit littera S, in sinisteriore V. Et ab littera G ducatur linea parallelos axoni ad extremum hemicyclium, ubi erit littera H. [Et ab L ad sinistram hemicyclii item parallelos linea ducatur ad litteram K.] Haec autem parallelos lineae vocitatur +locothomus+. Et tum circini centrum conlocandum est eo loci, quo secat eam lineam aequinoctialis radius, ubi erit littera D; et diducendum ad eum locum, quo secat circinationem aestivus radius, ubi est littera H. E centro aequinoctiali intervallo aestivo circinatio circuli menstrui agatur, qui manaeus dicitur. Ita habebitur analemmatos deformatio.

7. Cum hoc ita sit descriptum et explicatum, sive per hibernas lineas sive per aestivas sive per aequinoctiales aut etiam per menstruas in subiectionibus rationes horarum erunt ex analemmatos describendae, subiciunturque in eo multae varietates et genera horologiorum et describuntur rationibus his artificiosis. Omnium autem figurarum descriptionumque earum effectus unus, uti dies aequinoctialis brumalisque itemque solstitialis in duodecim partes aequaliter sit divisus. Quas ob res non pigritia deterritus praetermisi, sed ne multa scribendo offendam, a quibusque inventa sunt genera descriptionesque horologiorum, exponam. Neque enim nunc nova genera invenire possum nec aliena pro meis praedicanda videntur. Itaque quae nobis tradita sunt et a quibus sint inventa, dicam.

Capitulum VIII

1. Hemicyclium excavatum ex quadrato ad enclimaque succisum Berosus Chaldaeus dicitur invenisse; scaphen sive hemisphaerium Aristarchus Samius, idem etiam discum in planitia; arachnen Eudoxus astrologus, nonnulli dicunt Apollonium; plinthium sive lacunar, quod etiam in circo Flaminio est positum, Scopinas Syracusius; προς τα ιστορουμενα Parmenion, προς παν κλιμα Theodosius et Andrias, Patrocles pelecinum, Dionysodorus conum, Apollonius pharetram, aliaque genera et qui supra scripti sunt et alii plures inventa reliquerunt, uti conarachnen, conicum plinthium, antiboreum. Item ex his generibus viatoria pensilia uti fierent, plures scripta reliquerunt. Ex quorum libris, si qui velit, subiectiones invenire poterit, dummodo sciat analemmatos descriptiones.

2. Item sunt ex aqua conquisitae ab eisdem scriptoribus horologiorum rationes, primumque a Ctesibio Alexandrino, qui et vim spiritus naturalis pneumaticasque res invenit. Sed uti fuerint ea exquisita, dignum studiosis agnoscere. Ctesibius enim fuerat Alexandriae natus patre tonsore. Is ingenio et industria magna praeter reliquos excellens dictus est artificiosis rebus se delectare. Namque cum voluisset in taberna sui patris speculum ita pendere, ut, cum duceretur susumque reduceretur, linea latens pondus deduceret, ita conlocavit machinationem.

3. Canalem ligneum sub tigno fixit ibique trocleas conlocavit; per canalem lineam in angulum deduxit ibique tubulos struxit; in eos pilam plumbeam per lineam demittendam curavit. Ita pondus cum decurrendo in angustias tubulorum premeret caeli crebritatem, vehementi decursu per fauces frequentiam caeli compressione solidatam extrudens in aerem patentem effusione acuti sonitus expresserat claritatem.

4. Ergo Ctesibius cum animadvertisset ex tractu caeli et expressionibus spiritus vocesque nasci, his principiis usus hydraulicas machinas primus instituit. Item aquarum expressiones automatopoetasque machinas multaque deliciarum genera, in his etiam horologiorum ex aqua comparationes explicuit. Primumque constituit cavum ex auro perfectum aut ex gemma terebrata; ea enim nec teruntur percussu aquae nec sordes recipiunt, ut obturentur.

5. Namque aequaliter per id cavum influens aqua sublevat scaphium inversum, quod ab artificibus phellos sive tympanum dicitur. In quo conlocata est regula, versatile tympanum. Denticulis aequalibus sunt perfecta, qui denticuli alius alium inpellentes versationes modicas faciunt et motiones. Item aliae regulae aliaque tympana ad eundem modum dentata una motione coacta versando faciunt effectus varietatesque motionum, [in] quibus moventur sigilla, vertuntur metae, calculi aut ova proiciuntur, bucinae canunt, reliquaque parerga.

6. In his etiam aut in columna aut parastatica horae describuntur, quas sigillum egrediens ab imo virgula significat in diem totum. Quarum brevitates aut crescentias cuneorum adiectus aut exemptus in singulis diebus et mensibus perficere cogit. Praeclusiones aquarum ad temperandum ita sunt constitutae. Metae fiunt duae, una solida, una cava, ex torno ita perfectae, ut alia in aliam inire convenireque possit et eadem regula laxatio earum aut coartatio efficiat aut vehementem aut lenem in ea vasa aquae influentem cursum. Ita his rationibus et machinatione ex aqua componuntur horologiorum ad hibernum usum conlocationes.

7. Sin autem cuneorum adiectionibus et detractionibus correptiones dierum aut crescentiae ex cuneis non probabuntur fieri, quod cunei saepissime vitia faciunt, sic erit explicandum. In columella horae ex analemmatos transverse describantur, menstruaeque lineae columella signentur. Eaque columna versatilis perficiatur, uti ad sigillum virgulamque, qua virgula egrediens sigillum ostendit horas, columna versando continenter suis cuiusque mensibus brevitates et crescentias faciat horarum.

8. Fiunt etiam alio genere horologia hiberna, quae anaphorica dicuntur perficiunturque rationibus his. Horae disponuntur ex virgulis aeneis ex analemmatos descriptione ab centro dispositae in fronte; in ea circuli sunt circumdati menstrua spatia finientes. Post has virgulas tympanum, in quo descriptus et depictus est mundus signiferque circulus [descriptioque ex XII caelestium signorum fit figurata], cuius ex centro deformatio, unum maius, alterum minus. Posteriori autem parte tympano medio axis versatilis est inclusus inque eo axi aenea mollis catena est involuta, ex qua pendet ex una parte phellos (sive tympanum), qui ab aqua sublevatur, altera aequo pondere phelli sacoma saburrale.

9. Ita quantum ab aqua phellos sublevatur, tantum saburrae pondus infra deducens versat axem, axis autem tympanum. Cuius tympani versatio alias efficit, uti maior pars circuli signiferi, alias minor in versationibus suis temporibus designet horarum proprietates. Namque in singulis signis sui cuiusque mensis dierum numeri cava sunt perfecta, cuius bulla, quae solis imaginem horologiis tenere videtur, significat horarum spatia. Ea translata ex terebratione in terebrationem mensis vertentis perficit cursum suum.

10. Itaque quemadmodum sol per siderum spatia vadens dilatat contrahitque dies et horas, sic bulla in horologiis ingrediens per puncta contra centri tympani versationem, cotidie cum transfertur aliis temporibus per latiora, aliis per angustiora spatia, menstruis finitionibus imagines efficit horarum et dierum.

De administratione autem aquae, quemadmodum se temperet ad rationem, sic erit faciendum.

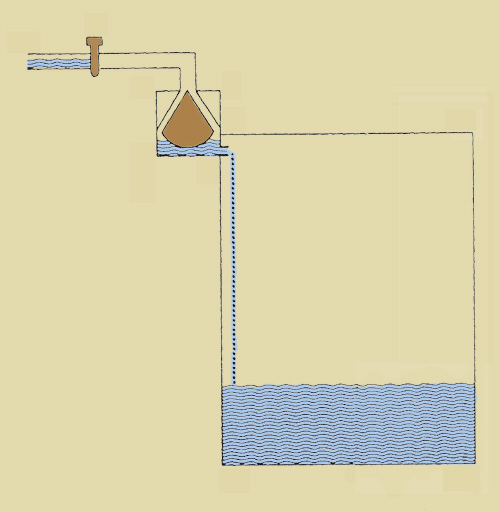

11. Post frontem horologii intra conlocetur castellum in idque per fistulam saliat aqua et in imo habeat cavum. Ad id autem adfixum sit ex aere tympanum habens foramen, per quod ex castello in id aqua influat. In eo autem minus tympanum includatur cardinibus ex torno masculo et femina inter se coartatis, ita uti minus tympanum quemadmodum epitonium in maiore circumagendo arte leniterque versetur.

12. Maioris autem tympani labrum aequis intervallis CCCLXV puncta habeat signata, minor vero orbiculus in extrema circinatione fixam habeat lingulam, cuius cacumen dirigat ad punctorum regiones, inque eo orbiculo temperatum sit foramen, quia in tympanum aqua influit per id et servat administrationem. Cum autem in maioris tympani labro fuerint signorum caelestium deformationes, id autem sit inmotum et in summo habeat deformatum cancri signum, ad perpendiculum eius in imo capricorni, ad dextram spectantis librae, ad sinistram arietis signum, ceteraque inter eorum spatia designata sint, uti in caelo videntur.

13. Igitur cum sol fuerit in capricorni, orbiculi lingula in maioris tympani parte ex capricorni cotidie singula puncta tangens, ad perpendiculum habens aquae currentis vehemens pondus, celeriter per orbiculi foramen id extrudit ad vasum excipiens eam. Cum brevi spatio impletur, corripit et contrahit dierum [minora] spatia et horarum. Cum autem cotidiana versatione minoris tympani lingula ingrediatur in aquarii puncta, discedens foramen a perpendiculo et aquae vehementi cursu cogitur tardius emittere salientem. Ita quo minus celeri cursu vas excipit aquam, dilatat horarum spatia.

14. Aquarii vero pisciumque punctis uti gradibus scandens orbiculi foramen in ariete tangendo octavam partem aqua temperate salienti praestat aequinoctiales horas. Ab ariete per tauri et geminorum spatia ad summa cancri puncta partis octavae foramen se tympani versationibus peragens et in altitudinem eo rediens viribus extenuatur, et ita tardius fluendo dilatat morando spatia et efficit horas in cancri signo solstitiales. A cancro cum proclinat et peragit per leonem et virginem ad librae partis octavae puncta revertendo et gradatim corripiendo spatia contrahit horas, et ita perveniens ad puncta librae aequinoctiales rursus reddit horas.

15. Per scorpionis vero spatia et sagittarii proclivius deprimens se foramen rediensque circumactione ad capricorni partem VIII, restituit celeritate salientis brumales horarum brevitates.

Quae sunt in horologiorum descriptionibus rationes et apparatus, ut sint ad usum expeditiores, quam apertissime potui, perscripsi. Restat nunc de machinationibus et de earum principiis ratiocinari. Itaque de his, ut corpus emendatum architecturae perficiatur, insequenti volumine incipiam scribere.
