Lichtstellpult mit integriertem Webserver

für DMX-Matrixscheinwerfer


Elektrotechnik Embedded Systems
(c) Marco Westermair
28.09.2020 - 03.05.2021

Studiengang

Elektrotechnik (B.Eng.)

Projektbeschreibung

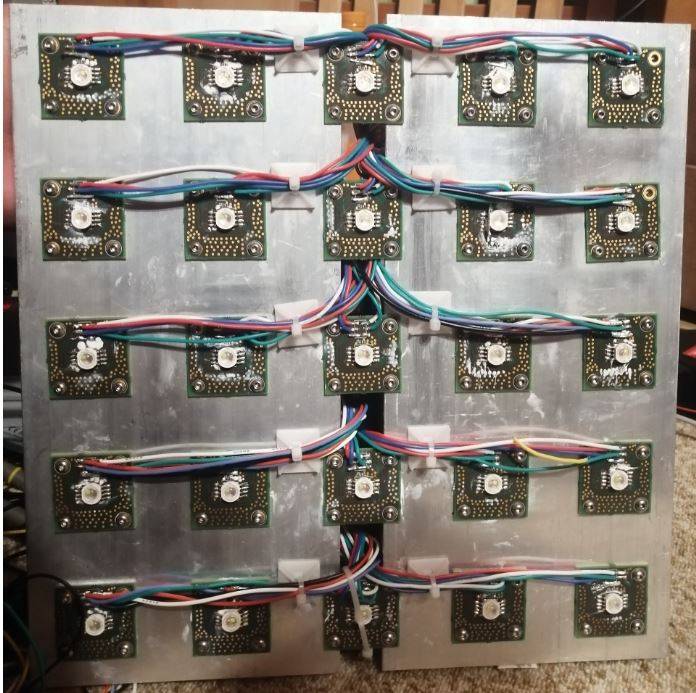

Ziel der Arbeit war es, mithilfe eines STM32F446RE und einem ESP32 sowohl die Ansteuerung eines Matrixscheinwerfers als auch ein Lichtstellpult zu implementieren. Der ESP32 ist hierbei für das Erstellen des Webservers eingesetzt. Das Lichtstellpult selbst wird über den STM32 realisiert. Die Kommunikation zwischen den beiden Prozessoren erfolgt über die Hardwareschnittstelle UART. Das Lichtstellpult hat bereits vorgefertigte Programme für den Matrixscheinwerfer abgespeichert, welche über ein Display und Tasteneingabe oder per Smartphone angewählt werden können. Weiterhin hat das Lichtstellpult die Möglichkeit, Beleuchtungsszenen für eine Veranstaltung aufzunehmen und zu speichern, um diese bei Bedarf abzuspielen.

Beteiligte Personen

Student:Marco Westermair

Betreuer:



Prof. Dr. Martin Bayer



Veranstaltung

Bachelorarbeit

Laufzeit

WS 2020/21

Anforderungen


  • Scheinwerfer soll per standardisiertem seriellem Lichttechnikprotokoll DMX ansteuerbar sein
  • Scheinwerfer soll andere DMX-Teilnehmer ansteuern können
  • Speicherung von DMX-Szenen
  • Ansteuerbar über Display und Webserver
  • Ansteuerung der Leuchtdioden mit über 16 Millionen verschiedenen Farbtönen
  • Auswertung von Tastern zur Menüführung auf dem Display
  • Erzeugen eines wireless Access-Points
