Eine moderne Beregnungssteuerung für Tennisanlagen
![](../Binaries/Binary41513/panorama.jpg)
Studiengang
Technische Informatik (B.Eng.)Projektbeschreibung
Tennisvereine, wie die Abteilung Tennis des Sportvereins TSG Stadtbergen, müssen ihre Plätze in den Sommermonaten regelmässig bewässern, damit der Sandbelag die guten Spieleigenschaften behält. Die meisten Anlagen haben dazu je Platz vier Sprinkler installiert, die durch eine elektronische Steuerung entweder auf Tastendruck oder automatisch nach bestimmten Zeitvorgaben, z.B. in der Nacht, aktiviert werden.
Die Abteilung Tennis der TSG Stadtbergen hatte bis vor Kurzem eine Beregnungssteuerung für ihre sieben Plätze, die noch aus den frühen achtziger Jahren stammte, aus der Hoch-Zeit des Tennis-Booms. Vermutlich haben noch viele Tennis-Vereine solche Steuerungen, die langsam aber sicher den Geist aufgeben und die wegen der veralteten Bauteile kaum mehr repariert werden können.
Da Steuerungen (modern „Embedded Systems“) zum Aufgabenbereich von Prof. Dr. Hubert Högl gehören, begann er im Herbst 2019 mit der Planung einer Beregnungssteuerung nach dem aktuellen Stand der Technik. Die wesentlichen Ideen, die ihm vorschwebten, waren:
- Minimalistischer Entwurf für die manuelle Steuerung über Tasten.
- Komplexere Funktionen wie die Programmierung der Zeitsteuerung sollen per Smartphone möglich sein.
- Verwendung preiswerter Bauteile, die sich in der Maker Community in den vergangenen Jahren etabliert haben. Als Steuerungsrechner soll ein "Raspberry Pi 3" unter Linux verwendet werden.
- Der Aufbau soll modular sein, so dass das Konzept auch auf andere Tennisanlagen mit mehr oder weniger Plätzen anwendbar ist.
- Die Software soll in der gut verständlichen high-level Sprache Python programmiert werden, so dass sie gut wartbar ist.
- Bei Bedarf sollten mechanische Teile in unserem Fablab (https://fablab.hs-augsburg.de) gefertigt werden.
Mit diesen und noch ein paar detaillierteren Vorgaben wurde die Aufgabe im Rahmen einer Bachelorarbeit von Herrn Christian Graber im Wintersemester 2019/2020 umgesetzt.
Beteiligte Personen
- Prof. Dr. Hubert Högl
- Christian Graber
![Das Äußere der entstandenen Steuerung. Das Äußere der entstandenen Steuerung.](../Binaries/Binary41514/box4.jpg)
Neben den manuellen Tastern gibt es eine weitere Schnittstelle zum Anwender, die über Web-Technologien auf dem Smartphone oder PC realisiert ist. Die Steuerung in Abb. 2 enthält dazu einen WiFi Access-Point, mit dem man sich von einem Smartphone, Tablet oder PC aus verbindet.
Die Abb. 3 zeigt die wesentlichen vier Bildschirmmasken zur Bedienung über das Web.
- Die Plätze können über das Smartphone manuell beregnet werden, genau so, wie das auch über die manuellen Tasten möglich ist.
- „Beregnungsaufträge“ werden programmiert, d.h. an bestimmten Tagen können ab einer bestimmten Uhrzeit Plätze automatisch beregnet werden.
- Vorhandene Beregnungsaufträge werden angezeigt.
- Einstellungen werden vorgenommen.

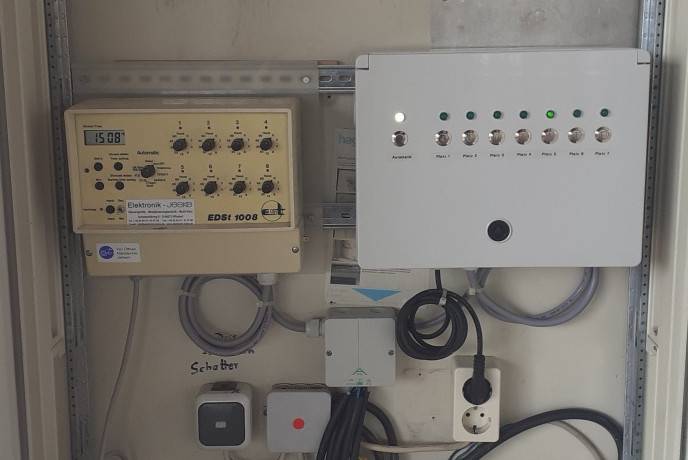

Im Schaltschrank in Abb. 4 sieht man die eingebaute Steuerung. Auf der linken Seite ist noch die alte Steuerung zu sehen, die jedoch nicht mehr in Betrieb ist und bald abgebaut werden wird. Man beachte den deutlichen Unterschied im Bedienkonzept: Auf der linken Seite gibt es sehr viele Schalter, so dass die Bedienung für den gewöhnlichen Anwender nur schwer zu verstehen ist. Auf der rechten Seite befindet sich nur das absolut Nötige auf der Frontplatte, der Rest ist in die Web-Schnittstelle gewandert.
Fazit
Die Beregnungssteuerung ist seit Mai 2020 erfolgreich bei der Tennisabteilung der TSG Stadtbergen im Probebetrieb. Durch das minimalistische Konzept der manuellen Bedienung kommen die meisten Tennis-Spielerinnen und -Spieler sehr gut intuitiv damit zurecht. Ein eingeschränkter Personenkreis (Platzwarte) bedient die Steuerung über die Web-Schnittstelle auf dem Smartphone und kann damit automatisch ablaufende Beregnungsaufträge eingeben. Die Reichweite des WLAN der Steuerung deckt die ganze Tennisanlage mit den sieben Plätzen ab, deshalb kann bei Reparaturarbeiten an Sprinklern direkt am Ort des Sprinklers testweise die Beregnung eingeschaltet werden. Sollte die Tennisanlage eine Verbindung mit dem Internet haben, dann kann auch aus der Ferne auf die Beregnungssteuerung zugegriffen werden.
Die Software ist unter der Apache Lizenz frei verfügbar:
Durch den moderaten Preis und durch die Anpassbarkeit an individuelle Anforderungen könnte diese Steuerung durchaus auch für andere Vereine von Interesse sein.
Geplante weitere Arbeiten an der Hochschule Augsburg
Messung der Bodenfeuchte auf den Plätzen und drahtlose Rückmeldung an die Steuerung. Als mögliche Funktechniken sollen Bluetooth 5, Zigbee und LoRa evaluiert werden. Mit der Feuchtemessung könnte die Beregnung autonom bei zu trockenem Boden ausgelöst werden.
Überwachung der Sprinkler auf ihre richtige Funktion und drahtlose Rückmeldung an die Steuerung. Die Grundidee ist, den Schwenkvorgang bei den Sprinklern mit Hilfe eines Beschleunigungssensors zu erfassen und eine Festsetzung (Pfützenbildung) zu verhindern.
